استراکچر خورشیدی چیست؟
راهنمای جامع سازههای نگهدارنده پنلهای خورشیدی
در دنیای رو به رشد انرژیهای تجدیدپذیر، پنلهای خورشیدی به نمادی آشکار بر روی سقفها و در مزارع بزرگ تبدیل شدهاند. وقتی به یک سیستم خورشیدی فکر میکنیم، ذهن ما بلافاصله به سمت پنلهای فتوولتائیک (PV) آبی یا سیاه براق، اینورترها و شاید باتریها میرود. اما در زیر این پنلها، یک قهرمان گمنام و حیاتی وجود دارد که اغلب نادیده گرفته میشود: استراکچر خورشیدی (Solar Structure) یا سازه نگهدارنده.
این سازه، بسیار فراتر از یک قاب فلزی ساده است. استراکچر خورشیدی در واقع اسکلت و ستون فقرات کل سیستم فتوولتائیک شماست. این یک جزء مهندسیشده دقیق است که وظیفه دارد پنلهای گرانبهای شما را برای دههها به طور ایمن در جای خود نگه دارد، در حالی که عملکرد آنها را در برابر نیروهای طبیعت به حداکثر میرساند.
بدون یک استراکچر مناسب، کارآمدترین پنلها نیز نمیتوانند انرژی بهینهای تولید کنند و در بدترین حالت، ممکن است در اثر یک باد شدید یا بارش برف سنگین، دچار آسیب جدی یا کنده شدن شوند. در این مقاله جامع، به اعماق این جزء حیاتی نفوذ میکنیم تا بفهمیم استراکچر خورشیدی دقیقاً چیست، چرا اینقدر اهمیت دارد، انواع مختلف آن کدامند و چه عواملی در انتخاب آن نقش دارند.
چرا استراکچر خورشیدی تا این حد حیاتی است؟
اهمیت استراکچر خورشیدی را میتوان در سه حوزه کلیدی خلاصه کرد: بهینهسازی تولید، ایمنی و دوام، و سازگاری با محل نصب.
۱. بهینهسازی تولید انرژی
پنلهای خورشیدی برای تولید حداکثر برق، باید در زاویه (Tilt) و جهت (Azimuth) بهینه نسبت به خورشید قرار گیرند.
زاویه جهت (Azimuth): در نیمکره شمالی (مانند ایران)، پنلها باید مستقیماً به سمت جنوب جغرافیایی باشند تا در طول روز بیشترین تابش مستقیم خورشید را دریافت کنند.
زاویه شیب (Tilt): این زاویه به عرض جغرافیایی محل نصب بستگی دارد. یک قانون سرانگشتی ساده این است که زاویه شیب بهینه تقریباً برابر با عرض جغرافیایی محل است. برای مثال، در تهران (با عرض جغرافیایی حدود ۳۵ درجه)، زاویه شیب بهینه حدود ۳۰ تا ۳۵ درجه است.
اینجاست که استراکچر نقش خود را ایفا میکند. چه بر روی یک سقف صاف و چه بر روی زمین، این سازه است که پنلها را در این زاویه و جهت دقیق “قفل” میکند و تضمین میکند که سیستم شما در تمام طول سال، به ویژه در ساعات اوج تابش، بیشترین بازدهی ممکن را داشته باشد.
۲. ایمنی و دوام سیستم
پنلهای خورشیدی یک سرمایهگذاری بلندمدت هستند که انتظار میرود ۲۵ سال یا بیشتر عمر کنند. آنها باید در تمام این مدت در برابر عناصر طبیعی مقاومت کنند. استراکچر، خط مقدم دفاعی پنلها است.
بار باد (Wind Load): پنلهای خورشیدی مانند بادبان عمل میکنند. یک باد شدید میتواند نیروی “بالابرنده” (Uplift) یا “فشارنده” (Downward) عظیمی ایجاد کند. استراکچر باید به گونهای مهندسی و مهار شده باشد که در برابر شدیدترین طوفانهای منطقه مقاومت کند و از کنده شدن پنلها جلوگیری نماید.
بار برف (Snow Load): در مناطق سردسیر، تجمع برف میتواند وزن قابل توجهی را بر روی پنلها وارد کند. سازه باید آنقدر قوی باشد که این وزن اضافی را بدون خم شدن یا شکستن تحمل کند.
مقاومت در برابر خوردگی: استراکچرها معمولاً از آلومینیوم یا فولاد گالوانیزه ساخته میشوند تا در برابر باران، رطوبت و زنگزدگی برای دههها مقاومت کنند.
۳. حفاظت از سازه زیرین (سقف یا زمین)
یک استراکچر که به درستی نصب نشده باشد، میتواند به محلی که به آن متصل است آسیب برساند. در سیستمهای سقفی، نقاط اتصال باید به طور کامل آببندی شوند تا از نفوذ آب و آسیب به سقف جلوگیری شود. در سیستمهای زمینی، فونداسیون باید به درستی طراحی شود تا از فرسایش خاک یا نشست سازه جلوگیری کند.
انواع اصلی استراکچرهای خورشیدی
استراکچرهای خورشیدی را میتوان بر اساس دو معیار اصلی دستهبندی کرد: محل نصب (سقفی یا زمینی) و قابلیت حرکت (ثابت یا ردیاب).
دستهبندی بر اساس محل نصب
۱. استراکچرهای سقفی (Roof-Mount)
این رایجترین نوع برای مصارف مسکونی و تجاری کوچک است، زیرا از فضای بلااستفاده سقف بهره میبرد.
سقفهای شیبدار (Pitched Roofs): این سادهترین نوع نصب است. در این روش، ریلهایی (Rails) به موازات سقف و با استفاده از اتصالات مخصوص (مانند L-foot) به تیرهای اصلی سقف (Rafters) متصل میشوند. سپس پنلها روی این ریلها قرار گرفته و با گیرههای مخصوص (Clamps) محکم میشوند. در این حالت، زاویه پنلها معمولاً همان زاویه شیب سقف است. > Mahsa: سقفهای مسطح (Flat Roofs): نصب روی سقفهای مسطح (مانند ایزوگام یا بتن) چالشبرانگیزتر است زیرا پنلها باید زاویه داشته باشند. دو روش اصلی وجود دارد:
سیستمهای با نفوذ (Penetrating): در این روش، پایهها مستقیماً به سازه سقف پیچ میشوند. این روش نیاز به آببندی بسیار دقیق دارد اما از نظر سازهای محکمترین است.
سیستمهای بالاست (Ballasted): برای جلوگیری از سوراخ کردن سقف (که میتواند گارانتی سقف را باطل کند)، از این سیستمها استفاده میشود. در این روش، استراکچرها بر روی سینیها یا قابهایی قرار میگیرند و سپس با وزنههایی (معمولاً بلوکهای بتنی سنگین) در جای خود مهار میشوند. وزن این بلوکها بر اساس محاسبات بار باد منطقه تعیین میشود.
۲. استراکچرهای زمینی (Ground-Mount)
زمانی که فضای سقف کافی، مناسب یا در جهت درست نباشد، یا برای پروژههای بزرگ مقیاس (نیروگاههای خورشیدی)، از استراکچرهای زمینی استفاده میشود.

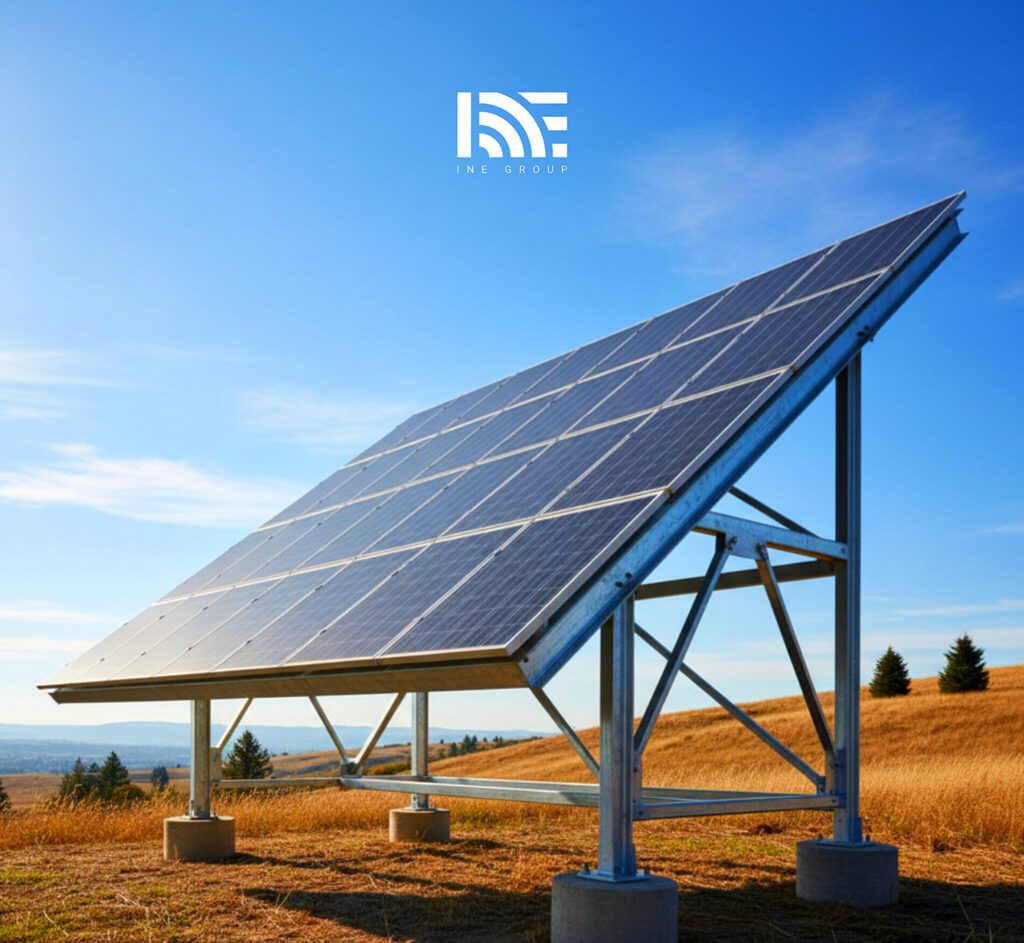

پایههای استاندارد (Standard Ground Mount): این سیستمها شبیه به یک میز بزرگ فلزی هستند. فونداسیون آنها معمولاً شامل پایههایی است که در زمین کوبیده میشوند (Driven Piles) یا در بتن قرار میگیرند (Concrete Piers). این روش امکان تنظیم دقیق زاویه و جهت را فراهم میکند.
پایههای تکی (Pole Mounts): در این روش، چندین پنل بر روی یک دکل یا ستون بلند نصب میشوند. این سیستمها فضای کمتری از زمین را اشغال میکنند و میتوان آنها را بالاتر از سطح زمین قرار داد تا از سایه یا برف در امان بمانند. برخی از آنها قابلیت تنظیم دستی فصلی را نیز دارند.
دستهبندی بر اساس قابلیت حرکت
۱. استراکچرهای ثابت (Fixed-Tilt)
این رایجترین و مقرونبهصرفهترین نوع استراکچر است. همانطور که از نامش پیداست، زاویه و جهت پنلها در زمان نصب تنظیم و ثابت میشود و دیگر تغییر نمیکند. این سیستمها ساده، ارزان و تقریباً بدون نیاز به نگهداری هستند و در اکثر کاربردهای مسکونی و تجاری مورد استفاده قرار میگیرند.
۲. استراکچرهای ردیاب (Trackers)
ردیابهای خورشیدی، سیستمهای پیشرفتهتری هستند که پنلها را در طول روز حرکت میدهند تا خورشید را “دنبال” کنند. این کار باعث میشود پنلها همیشه در بهینهترین زاویه نسبت به تابش مستقیم خورشید قرار گیرند و در نتیجه، تولید انرژی را به طور قابل توجهی (بین ۲۰ تا ۴۰ درصد) افزایش میدهند.
ردیابهای تکمحوره (Single-Axis Trackers): این ردیابها پنلها را فقط در یک محور، معمولاً از شرق به غرب، حرکت میدهند تا طلوع تا غروب خورشید را دنبال کنند. این نوع ردیاب به شدت در نیروگاههای خورشیدی بزرگ مقیاس محبوب است، زیرا افزایش بازدهی آنها، هزینه اضافیشان را توجیه میکند.
ردیابهای دومحوره (Dual-Axis Trackers): این سیستمهای پیچیده، پنلها را در دو محور حرکت میدهند: هم محور شرقی-غربی (دنبال کردن روزانه خورشید) و هم محور شمالی-جنوبی (تنظیم فصلی ارتفاع خورشید در آسمان). این ردیابها بیشترین افزایش تولید را دارند اما به دلیل هزینه بالا و پیچیدگی مکانیکی، کمتر رایج هستند و معمولاً در کاربردهای خاص یا تحقیقاتی استفاده میشوند.
مواد سازنده؛ قلب تپنده دوام
جنس استراکچر خورشیدی، تعیینکننده طول عمر، وزن و هزینه آن است. سه ماده اصلی در این صنعت استفاده میشود:
آلومینیوم (Aluminum):
مزایا: بسیار سبکوزن (ایدهآل برای سقفها)، مقاومت فوقالعاده در برابر خوردگی (زنگ نمیزند) و نصب آسان.
معایب: گرانتر از فولاد.
کاربرد: رایجترین ماده برای استراکچرهای سقفی مسکونی و تجاری.
فولاد گالوانیزه (Galvanized Steel):
مزایا: بسیار قوی، مستحکم و ارزانتر از آلومینیوم.
معایب: سنگینتر است (برای سقفها مناسب نیست) و اگر پوشش گالوانیزه (روی) آن آسیب ببیند، مستعد زنگزدگی است.
کاربرد: انتخاب اصلی برای استراکچرهای زمینی بزرگ و نیروگاههای خورشیدی که در آنها استحکام و هزینه اهمیت بالایی دارد.
فولاد ضد زنگ (Stainless Steel):
مزایا: قویترین و بادوامترین گزینه، مقاومت کامل در برابر خوردگی.
معایب: بسیار گران و سنگین.
کاربرد: معمولاً به عنوان کل سازه استفاده نمیشود، بلکه برای ساخت اجزای کوچک و حیاتی مانند پیچها، مهرهها و گیرهها (Clamps) به کار میرود، به ویژه در محیطهای بسیار خورنده مانند مناطق ساحلی.
ملاحظات کلیدی در طراحی و انتخاب استراکچر
انتخاب و طراحی استراکچر خورشیدی یک فرآیند مهندسی است و نباید به سادگی از کنار آن گذشت. یک طراح سیستم خورشیدی باید عوامل زیر را به دقت بررسی کند:
شرایط آب و هوایی (Wind & Snow Load): مهمترین عامل، محاسبه حداکثر سرعت باد و میزان بارش برف در منطقه است. سازه باید برای مقاومت در برابر “بار مرده” (وزن خود پنلها و برف) و “بار زنده” (نیروی باد) طراحی شود.
مشخصات محل (Site-Specifics):
برای سقف: نوع سقف (سفالی، فلزی، آسفالتی)، سن سقف و مهمتر از همه، توان باربری سازه سقف (آیا سقف میتواند وزن اضافی پنلها، استراکچر و برف را تحمل کند؟).
برای زمین: نوع خاک (سنگی، شنی، رسی). این مورد نوع فونداسیون (کوبشی، بتنی یا بالاست) را تعیین میکند.
سایهاندازی (Shading): استراکچر باید پنلها را در محلی قرار دهد که کمترین سایه را از درختان، ساختمانهای مجاور یا دودکشها دریافت کنند.
هزینه در برابر بازده (Cost vs. Return): آیا هزینه اضافی برای یک سیستم ردیاب، با توجه به افزایش تولید برق در آن محل خاص، توجیهپذیر است؟ گاهی اوقات یک سیستم ثابتِ بهینه، بازگشت سرمایه بهتری نسبت به یک سیستم ردیاب گرانقیمت دارد.
آینده استراکچرهای خورشیدی
تکنولوژی استراکچرها نیز مانند خود پنلها در حال تحول است. آینده این صنعت شامل موارد زیر است:
ادغام با پنلهای دوطرفه (Bifacial): پنلهای جدیدی که از هر دو طرف برق تولید میکنند، نیازمند استراکچرهایی هستند که آنها را بالاتر از سطح زمین نگه دارند تا نور بازتابیده شده از زمین به پشت پنل برسد.
سیستمهای یکپارچه با ساختمان (BIPV): سازههایی که خود بخشی از ساختمان هستند، مانند سایبانهای خورشیدی (Solar Carports) یا نماهای خورشیدی.
استراکچرهای هوشمند: ردیابهایی که با استفاده از هوش مصنوعی و دادههای هواشناسی، خود را برای حداکثر تولید یا برای محافظت در برابر طوفانهای شدید (مانند قرار گرفتن در حالت افقی یا “Stow”) تنظیم میکنند.
نتیجهگیری
استراکچر خورشیدی، پایه و اساس موفقیت یک پروژه انرژی خورشیدی است. این یک جزء پسیو (غیرفعال) نیست، بلکه یک سیستم مهندسی فعال است که مستقیماً بر میزان تولید انرژی، ایمنی سیستم و طول عمر سرمایهگذاری شما تأثیر میگذارد. انتخاب یک سازه ضعیف یا نصب نادرست آن میتواند یک سیستم گرانقیمت را بیفایده یا حتی خطرناک کند. بنابراین، دفعه بعد که به یک آرایه خورشیدی نگاه میکنید، به یاد داشته باشید که قدرت واقعی، نه تنها در سیلیکون درخشان روی سطح، بلکه در مهندسی هوشمندانهای نهفته است که آن را محکم در جای خود نگه داشته است.
