آموزش نصب PDU در رک: راهنمای جامع و نکات ایمنی پاور ماژول

آموزش نصب PDU در رک: راهنمای جامع و نکات ایمنی پاور ماژول

در زیرساخت‌های فناوری اطلاعات و شبکه‌های کامپیوتری مدرن، پایداری برق یکی از حیاتی‌ترین عوامل تضمین‌کننده عملکرد بدون وقفه تجهیزات است. رک‌های شبکه و سرور به‌عنوان قلب تپنده دیتاسنترها و اتاق‌های سرور، نیازمند توزیع دقیق، ایمن و مهندسی‌شده برق هستند. در این میان، PDU (Power Distribution Unit) یا پاور ماژول نقش کلیدی و غیرقابل انکاری در مدیریت و توزیع انرژی الکتریکی ایفا می‌کند. نصب اصولی این تجهیز نه‌تنها موجب افزایش طول عمر تجهیزات پردازشی و ذخیره‌سازی می‌شود، بلکه ریسک خرابی، آتش‌سوزی و قطعی ناخواسته سیستم‌ها را به حداقل می‌رساند.

در این مقاله قصد داریم به‌صورت تخصصی و در عین حال کاربردی، به آموزش نصب PDU در رک بپردازیم و مهم‌ترین نکات ایمنی مرتبط با آن را بررسی کنیم تا بتوانید در پروژه‌های اجرایی، استاندارد و کاملاً مطمئن عمل کنید. با مطالعه این راهنما، از مفاهیم پایه‌ای تا محاسبات توان و استانداردهای کابل‌کشی را فرا خواهید گرفت.

PDU چیست و چه نقشی در رک سرور دارد؟

پیش از ورود به مبحث آموزش نصب PDU در رک، باید درک درستی از ماهیت این دستگاه داشته باشیم. PDU یا پاور ماژول رک، تجهیزی است که برق ورودی از منبع اصلی (مانند UPS یا ژنراتور) را دریافت کرده و آن را با ایمنی بالا میان تجهیزات داخل رک توزیع می‌کند. این دستگاه در ظاهر شاید شبیه یک چندراهی صنعتی پیشرفته به نظر برسد، اما در عمل یکی از مهم‌ترین اجزای زیرساخت برق در شبکه محسوب می‌شود که استانداردهای حفاظتی بالایی دارد.

تجهیزات شبکه مانند سرورها، سوئیچ‌ها، روترها و استوریج‌ها بسیار حساس هستند. نوسانات کوچک یا قطعی‌های لحظه‌ای می‌تواند به از دست رفتن داده‌های حیاتی منجر شود. وظایف اصلی PDU در این اکوسیستم عبارت‌اند از:

• توزیع یکنواخت و مطمئن برق میان سرورها و تجهیزات شبکه بدون افت ولتاژ
• جلوگیری از اضافه‌بار (Overload) در یک نقطه خاص از سیستم توزیع
• فراهم کردن امکان پایش مصرف انرژی در مدل‌های پیشرفته و تحت شبکه
• افزایش ایمنی، حفاظت در برابر نوسانات و کاهش خطر اتصال کوتاه (Short Circuit)
• نظم بخشیدن به ساختار کابل‌کشی برق در داخل رک

در پروژه‌های حرفه‌ای دیتاسنتر، انتخاب و نصب صحیح PDU بخشی جدایی‌ناپذیر از طراحی زیرساخت برق رک به‌شمار می‌آید و به‌هیچ‌وجه نباید به‌صورت سلیقه‌ای یا با استفاده از تجهیزات غیر استاندارد انجام شود.

انواع PDU و کاربرد هرکدام در دیتاسنتر

برای اجرای صحیح آموزش نصب PDU در رک، ابتدا باید بدانید از چه نوع دستگاهی استفاده می‌کنید. پیش از نصب، شناخت نوع PDU اهمیت زیادی دارد، زیرا هر مدل برای کاربرد، ابعاد رک و نیازهای خاصی طراحی شده است:

۱. PDU ساده (Basic PDU)

این مدل ساده‌ترین نوع پاور ماژول است که صرفاً وظیفه توزیع برق خام را بر عهده دارد و قابلیت مانیتورینگ یا کنترل از راه دور ندارد. برای رک‌های کوچک، شبکه‌های محلی (LAN) محدود، یا محیط‌هایی با بار مصرفی مشخص و ثابت، گزینه‌ای اقتصادی و مناسب محسوب می‌شود. در این مدل‌ها معمولاً از فیوزهای مینیاتوری برای محافظت کلی استفاده می‌شود.

۲. PDU اندازه‌گیر (Metered PDU)

این نوع PDU دارای یک صفحه نمایشگر دیجیتال (معمولاً LED یا LCD) است که امکان نمایش میزان جریان (آمپر) یا توان مصرفی را در لحظه فراهم می‌کند. در محیط‌هایی که مدیریت بار اهمیت دارد، این مدل به تکنسین‌ها کمک می‌کند تا با یک نگاه متوجه شوند که آیا نزدیک به سقف ظرفیت برق رک هستند یا خیر، و بدین ترتیب از اضافه‌بار جلوگیری می‌شود.

۳. PDU نظارت‌شونده (Monitored PDU)

این مدل علاوه بر نمایشگر محلی، قابلیت اتصال به شبکه را دارد و به مدیران شبکه اجازه می‌دهد مصرف برق را از راه دور مانیتور کنند. این مدل‌ها می‌توانند هشدارهای مربوط به تغییرات ولتاژ یا عبور از آستانه مصرف را از طریق ایمیل یا پروتکل SNMP ارسال کنند.

۴. PDU هوشمند یا سوئیچ‌دار (Switched / Managed PDU)

پیشرفته‌ترین نوع PDU است که امکان مانیتورینگ از راه دور، کنترل تک‌تک پریزها (روشن و خاموش کردن مجزای پورت‌ها)، ارسال هشدار، برنامه‌ریزی زمانی برای ریبوت شدن سرورها و گزارش‌گیری دقیق را فراهم می‌کند. در دیتاسنترهای بزرگ و زیرساخت‌های حیاتی، استفاده از این مدل به‌شدت توصیه می‌شود؛ زیرا در صورت هنگ کردن یک سرور، مدیر شبکه می‌تواند بدون حضور فیزیکی، برق همان پورت را قطع و وصل کند.

تجهیزات و ابزارهای مورد نیاز برای نصب PDU

قبل از شروع مراحل آموزش نصب PDU در رک، باید ابزارها و تجهیزات لازم را آماده کنید. داشتن ابزار مناسب سرعت و ایمنی کار را افزایش می‌دهد:

• پیچ‌گوشتی چهارسو و دوسو با عایق برق
• پیچ و مهره‌های مخصوص رک (Cage Nuts) در سایز مناسب (معمولاً M6)
• تراز ابزار دقیق (برای مدل‌های افقی)
• مولتی‌متر برای بررسی ولتاژ و ارتینگ
• بست کمربندی (ترجیحاً بست‌های پارچه‌ای ولکرو برای جلوگیری از آسیب به کابل‌ها)
• دستکش ایمنی عایق برق

محاسبه توان مصرفی پیش از نصب

یکی از مهم‌ترین بخش‌های آموزش نصب PDU در رک، محاسبه بار مصرفی است. شما نمی‌توانید تجهیزات را بدون محاسبه به PDU متصل کنید. برای محاسبه توان از فرمول پایه فیزیک الکترونیک استفاده می‌شود:

توان مصرفی برابر است با ولتاژ ضربدر جریان: $$P = V \times I$$

به عنوان مثال، اگر PDU شما ظرفیت 16 آمپر دارد و ولتاژ شبکه ایران 220 ولت است، حداکثر توانی که این PDU می‌تواند پشتیبانی کند برابر است با: $$P = 220 \times 16 = 3520$$ وات. با این حال، طبق استانداردهای ایمنی، شما هرگز نباید بیش از 80 درصد ظرفیت نهایی (حدود 2800 وات در این مثال) را استفاده کنید تا در زمان استارت تجهیزات که کشش جریان بالاتری دارند (Inrush Current)، مشکلی پیش نیاید.

مراحل اصولی و گام‌به‌گام نصب PDU در رک

اکنون به بخش اصلی آموزش نصب PDU در رک می‌رسیم. نصب PDU باید بر اساس استانداردهای فنی (مانند TIA-942 برای دیتاسنترها) و با رعایت کامل اصول ایمنی انجام شود. در ادامه مراحل اجرای صحیح آن با جزئیات کامل آورده شده است.

۱. بررسی مشخصات فنی و سازگاری پیش از نصب

قبل از هر اقدامی در داخل رک، باید موارد زیر به‌دقت بررسی شود:

• ولتاژ و آمپراژ ورودی PDU: آیا PDU با برق تامین شده از UPS سازگار است؟ (تک فاز یا سه فاز بودن).
• حداکثر توان قابل تحمل: آیا با محاسباتی که پیش‌تر انجام دادیم مطابقت دارد؟
• نوع دوشاخه و استاندارد پریزها: رایج‌ترین پریزها در تجهیزات شبکه استانداردهای IEC C13 و C19 هستند. بررسی کنید کابل‌های برق سرورهای شما با این پورت‌ها همخوانی داشته باشند.
• سازگاری با زیرساخت برق سایت: بررسی کابل‌کشی اصلی ساختمان یا اتاق سرور.

نادیده گرفتن این مرحله می‌تواند باعث بروز مشکلات جدی، عدم تطابق کابل‌ها یا حتی سوختن تجهیزات در زمان بهره‌برداری شود.

۲. انتخاب محل مناسب برای نصب فیزیکی

PDU ها از نظر فرم فاکتور نصب به دو دسته تقسیم می‌شوند: نصب افقی (در یونیت‌های رک مانند 1U یا 2U) و نصب عمودی (Zero U). انتخاب محل مناسب باید با در نظر گرفتن موارد زیر انجام شود:

• دسترسی آسان: محل نصب باید به گونه‌ای باشد که تکنسین برای سرویس، نگهداری یا اضافه کردن کابل جدید فضای کافی داشته باشد.
• جلوگیری از انسداد جریان هوا: یکی از بزرگترین اشتباهات، نصب PDU در مسیر خروجی هوای گرم سرورهاست. این کار باعث داغ شدن PDU و کاهش عمر آن می‌شود.
• نزدیکی به تجهیزات پرمصرف: کابل‌های برق نباید بیش از حد کشیده شوند.

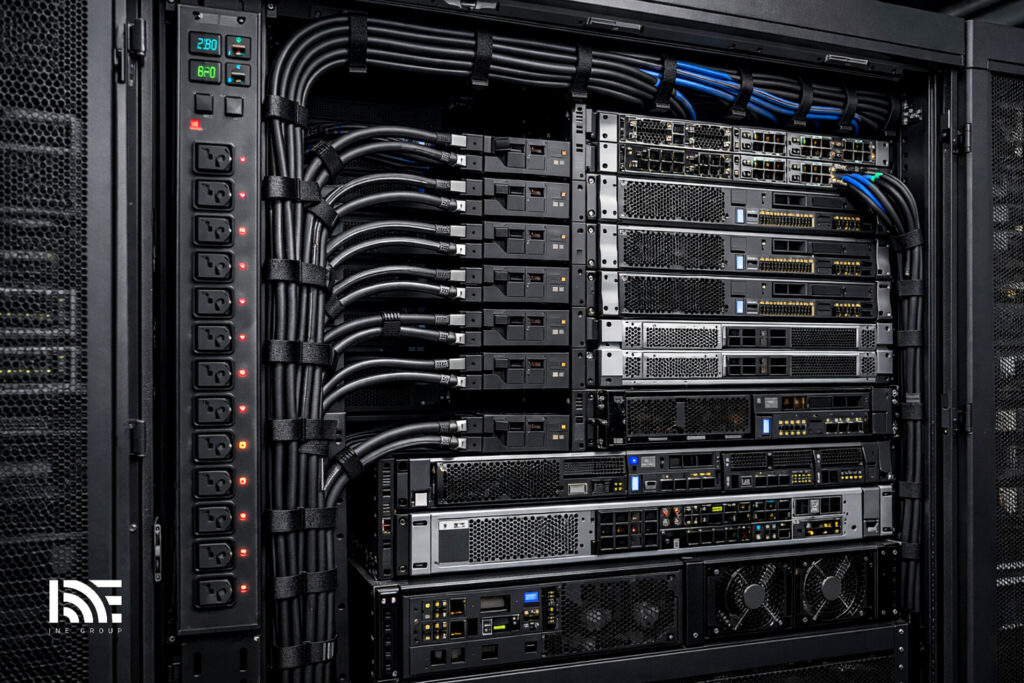

در رک‌های حرفه‌ای و ایستاده (بالای 42 یونیت)، نصب عمودی (Zero U) در قسمت پشتی رک رایج‌تر است، زیرا هیچ فضایی از یونیت‌های رک (که برای تجهیزات پردازشی ارزشمند هستند) را اشغال نمی‌کند.

۳. نصب فیزیکی PDU درون رک

پس از تعیین محل دقیق، مرحله نصب فیزیکی آغاز می‌شود. PDU باید با استفاده از پیچ‌ها، مهره‌های کیج (Cage Nuts) و براکت‌های استاندارد به بدنه رک متصل شود. در این مرحله باید به نکات زیر توجه کرد:

• در مدل‌های افقی، دستگاه باید کاملاً در داخل رک تراز باشد.
• پیچ‌ها به‌درستی و به صورت ضربدری سفت شوند، اما بیش‌ازحد فشار وارد نشود تا رزوه‌ها آسیب نبینند.
• در مدل‌های عمودی، معمولاً از سیستم‌های نصب بدون ابزار (Tool-less mounting) استفاده می‌شود که توسط پین‌هایی روی بدنه رک چفت می‌شوند. از محکم بودن این پین‌ها اطمینان حاصل کنید.
• بدنه PDU نباید با کابل‌های شبکه (دیتا) در تماس فشاری باشد تا نویز الکترومغناطیسی ایجاد نکند.

نصب غیر اصولی و لرزان ممکن است باعث شل شدن اتصالات در مرور زمان یا حتی قطع ناگهانی برق در اثر ارتعاشات فن‌های رک شود.

۴. اتصال PDU به منبع برق اصلی و سیستم ارت

در این مرحله از آموزش نصب PDU در رک، رعایت ایمنی اهمیت دوچندان دارد. برق‌گرفتگی در محیط دیتاسنتر بسیار خطرناک است. پیش از اتصال نهایی:

• قطع بودن جریان: مطمئن شوید که خط تغذیه‌کننده PDU از سمت تابلوی برق یا UPS قطع است.
• بررسی سلامت کابل: کابل ورودی PDU ضخامت بالایی دارد. بررسی کنید که هیچ‌گونه پارگی یا زدگی روی روکش آن وجود نداشته باشد.
• اتصال سیستم ارتینگ (Grounding): شاید این مهم‌ترین بخش کار باشد. بدنه PDU باید از طریق کابل ارت به شینه ارت رک، و شینه رک به چاه ارت ساختمان متصل باشد. در صورت نبود سیستم ارت مناسب، خطر برق‌گرفتگی برای تکنسین‌ها و خطر سوختن قطعات حساس در اثر الکتریسیته ساکن به‌شدت افزایش می‌یابد.

۵. اتصال تجهیزات و مدیریت کابل‌ها (Cable Management)

پس از تأمین برق ورودی و روشن کردن PDU، نوبت به اتصال تجهیزات شبکه به پریزهای خروجی می‌رسد. برای این کار باید کاملاً با برنامه عمل کنید:

• توزیع متعادل بار: اگر PDU شما دارای چند فاز یا چند مدار مجزا (Circuit) است، سرورها را طوری متصل کنید که بار مصرفی روی تمام مدارها به‌صورت یکنواخت توزیع شود.
• استفاده از سیستم Redundancy: سرورهای مدرن دارای دو پاور (منبع تغذیه) هستند. برای رعایت افزونگی، پاور اول را به PDU شماره یک و پاور دوم را به PDU شماره دو (که به خط برق مجزایی متصل است) وصل کنید.
• کابل‌کشی استاندارد: کابل‌های برق اضافی نباید در کف رک رها شوند. آن‌ها را با بست‌های پارچه‌ای (Velcro) در کنار رک مهار کنید. جدا نگه‌داشتن مسیر کابل‌های برق از کابل‌های شبکه (مسیرهای موازی با فاصله مناسب) برای جلوگیری از تداخل الکترومغناطیسی (EMI) الزامی است.

مهم‌ترین نکات ایمنی در نصب و بهره‌برداری از PDU

مبحث آموزش نصب PDU در رک بدون اشاره به نکات ایمنی کامل نمی‌شود. رعایت اصول ایمنی نه‌تنها از خسارات مالی جلوگیری می‌کند، بلکه جان افراد را نیز حفظ می‌کند.

قطع کامل برق پیش از هرگونه تغییر در اتصالات پایه: هیچ‌گاه در حالتی که برد اصلی دستگاه برق‌دار است اقدام به باز کردن قاب PDU یا تغییر در اتصالات ورودی نکنید.

بررسی مداوم ظرفیت بار مجاز: همان‌طور که در بخش محاسبات گفته شد ($P = V \times I$)، عبور از ظرفیت مجاز باعث ذوب شدن سیم‌ها، افزایش دمای رک و در نهایت آتش‌سوزی می‌شود. همیشه یک حاشیه امن (Safety Margin) ۲۰ درصدی در نظر بگیرید.

استفاده از کابل‌های استاندارد و ضخیم: استفاده از کابل‌های برق ارزان‌قیمت، بی‌کیفیت یا آسیب‌دیده یکی از عوامل اصلی بروز حادثه در اتاق سرور است. کابل‌های با قطر مناسب (مانند 3×1.5 یا 3×2.5 میلی‌متر مربع بسته به توان) انتخاب کنید.

بازرسی دوره‌ای و ترموگرافی: شل شدن پیچ‌ها در اثر لرزش رک، یا داغ شدن غیرعادی پریزها باید در بازدیدهای دوره‌ای بررسی شود. استفاده از دوربین‌های حرارتی (ترموویژن) برای پیدا کردن اتصالات داغ بسیار مفید است.

خطاهای رایج در پروژه‌های نصب PDU

در پروژه‌های اجرایی دیتاسنتر، گاهی اشتباهات ساده‌ای رخ می‌دهد که عواقب جبران‌ناپذیری دارد. برخی از خطاهای رایج که باید از آن‌ها پرهیز کنید عبارت‌اند از:

• زنجیر کردن PDU ها (Daisy Chaining): اتصال یک PDU به PDU دیگر (مانند چندراهی‌های خانگی) در رک کاملاً ممنوع است و باعث اضافه‌بار شدید روی کابل اول می‌شود.
• استفاده از تبدیل‌های غیراستاندارد: استفاده از مبدل‌های دوشاخه بی‌کیفیت باعث ایجاد جرقه و حرارت بالا می‌شود.
• بی‌توجهی به مسیر گردش هوا: تجمع کابل‌های برق ضخیم در پشت سرورها، فن‌های خروجی را مسدود کرده و باعث بالا رفتن دمای پردازنده‌ها می‌شود.
• عدم لیبل‌گذاری: مشخص نکردن اینکه هر کابل برق مربوط به کدام سرور است، در زمان بحران و عیب‌یابی به یک کابوس تبدیل خواهد شد. حتماً دو سر کابل‌های برق را لیبل‌گذاری کنید.

نقش PDU هوشمند در بهینه‌سازی و مدیریت مصرف انرژی

در سال‌های اخیر، مفاهیمی مانند دیتاسنتر سبز (Green Data Center) و مدیریت انرژی به یکی از دغدغه‌های اصلی طراحان زیرساخت تبدیل شده است. PDUهای هوشمند و تحت شبکه با ارائه قابلیت‌هایی بی‌نظیر، نقش مهمی در بهینه‌سازی مصرف انرژی ایفا می‌کنند.

قابلیت‌هایی مانند مانیتورینگ لحظه‌ای به مدیران نشان می‌دهد که دقیقاً چه مقدار توان اکتیو و راکتیو در حال مصرف است. ثبت گزارش‌های دوره‌ای کمک می‌کند تا پیک مصرف شناسایی شود. ارسال هشدار در صورت افت ولتاژ یا اضافه‌بار، از سوختن تجهیزات گران‌قیمت جلوگیری می‌کند. این قابلیت‌ها به مدیران شبکه کمک می‌کند تا:

• از ظرفیت واقعی، آزاد و رزرو شده رک به‌طور دقیق آگاه شوند.
• سرورها یا تجهیزات پرمصرف و ناکارآمد را شناسایی کرده و ارتقا دهند.
• در ساعات غیر پیک یا تعطیلات، سرورهای بلااستفاده (مانند سرورهای تست) را از راه دور خاموش کنند.
• هزینه‌های گزاف برق مصرفی و بار سیستم‌های خنک‌کننده را به میزان قابل توجهی کاهش دهند.

در پروژه‌های مدرن و استاندارد، استفاده از PDU تحت شبکه دیگر یک گزینه لوکس یا اضافه نیست، بلکه بخشی از استانداردهای الزامی طراحی زیرساخت (مانند استاندارد BICSI) محسوب می‌شود.

جمع‌بندی نهایی

به پایان مقاله آموزش نصب PDU در رک رسیدیم. همان‌طور که بررسی کردیم، نصب پاور ماژول در رک فرآیندی است که در نگاه اول شاید ساده به نظر برسد، اما در عمل نیازمند دقت، دانش فنی، محاسبات الکتریکی و رعایت کامل اصول ایمنی است. انتخاب مدل مناسب (اعم از ساده، مانیتورد یا هوشمند)، نصب فیزیکی صحیح با رعایت تراز و استحکام، توزیع متعادل بار میان پورت‌ها، سیستم ارتینگ قوی و نگهداری دوره‌ای، از مهم‌ترین عواملی هستند که عملکرد پایدار و بدون وقفه تجهیزات شبکه را تضمین می‌کنند.

به یاد داشته باشید که بی‌توجهی به استانداردهای نصب می‌تواند منجر به قطعی ناگهانی، از بین رفتن اطلاعات، آسیب سخت‌افزاری شدید به سرورها و حتی خطرات ایمنی جدی مانند آتش‌سوزی شود. در مقابل، اجرای اصولی این فرآیند باعث نظم بخشیدن به رک، افزایش چشمگیر طول عمر تجهیزات، کاهش هزینه‌های تعمیر و نگهداری و بهبود مدیریت انرژی در زیرساخت فناوری اطلاعات سازمان شما خواهد شد.

برای دستیابی به یک اتاق سرور حرفه‌ای، ایمن و قابل اتکا، نصب صحیح PDU را به‌عنوان یکی از پایه‌های اصلی طراحی زیرساخت در نظر بگیرید و همواره مراحل آن را با نگاهی مهندسی، دقیق و آینده‌نگرانه اجرا کنید.
