تست فلوک (Fluke Test) چیست و چه اهمیتی در تأیید کابل‌کشی شبکه دارد؟

مقدمه: اهمیت لایه فیزیکی در شبکه‌های مدرن

در زیرساخت‌های مدرن ارتباطی و الکتریکی، کیفیت کابل‌کشی (Cabling) یکی از مهم‌ترین عوامل تعیین‌کننده عملکرد کل سیستم است. با توسعه شبکه‌های پرسرعت گیگابیتی، مراکز داده (Data Centers)، ساختمان‌های هوشمند و اینترنت اشیا (IoT)، لایه فیزیکی شبکه بیش از گذشته اهمیت پیدا کرده است. در چنین شرایطی، کوچک‌ترین نقص در کابل‌کشی می‌تواند منجر به کاهش پهنای باند، افزایش نرخ خطا (Bit Error Rate)، قطعی‌های مکرر و اختلال در تبادل داده‌ها شود. به همین دلیل، استفاده از روش‌های استاندارد و ابزارهای دقیق برای ارزیابی کیفیت کابل‌کشی ضروری است که تست فلوک (Fluke Test) در این میان معتبرترین و شناخته‌شده‌ترین روش در سطح جهانی محسوب می‌شود.

تست فلوک چیست؟

تست فلوک مجموعه‌ای از آزمون‌های تخصصی و دقیق برای ارزیابی کیفیت کابل‌کشی شبکه و زیرساخت‌های مخابراتی است که با استفاده از تجهیزات پیشرفته شرکت Fluke Networks انجام می‌شود. این تست‌ها عملکرد واقعی کابل را در شرایط عملیاتی شبیه‌سازی کرده و رفتار فرکانسی سیگنال را در طول بستر فیزیکی می‌سنجند.

خروجی این تست‌ها مشخص می‌کند که آیا بستر کابل‌کشی قادر به پشتیبانی از استانداردهای انتقال داده (مانند Cat6، Cat6a یا Cat8) با فرکانس‌های بالا هست یا خیر. نتیجه تست پس از تحلیل ده‌ها پارامتر الکترومغناطیسی، معمولاً به‌صورت «قبول» (Pass) یا «رد» (Fail) همراه با گزارش‌های گرافیکی دقیق ارائه می‌شود که مرجع نهایی برای صدور گواهینامه کابل‌کشی ساخت‌یافته است.

تحلیل تخصصی پارامترهای کلیدی در تست فلوک

تست فلوک تنها به بررسی اتصال فیزیکی بسنده نمی‌کند، بلکه با اندازه‌گیری دقیق متغیرهای سیگنال، یک پروفایل کامل از خط انتقال ارائه می‌دهد. مهم‌ترین پارامترهای اندازه‌گیری شده عبارتند از:

۱. Wire Map (نقشه سیم‌بندی)

این تست بررسی می‌کند که ترتیب سیم‌ها در دو سر کابل دقیقاً مطابق استانداردهای TIA/EIA (مانند T568A یا T568B) پانچ شده باشد. خطاهایی مانند جابجایی زوج‌ها (Crossed Pair)، اتصال کوتاه (Short)، جابجایی پین‌ها (Split Pair) و قطعی (Open) در این بخش به سرعت شناسایی می‌شوند.

۲. Length (طول کابل)

طول کابل با استفاده از تکنیک بازتاب‌سنجی در حوزه زمان (TDR) اندازه‌گیری می‌شود. دستگاه یک پالس الکتریکی ارسال کرده و زمان بازگشت آن را می‌سنجد. فرمول پایه محاسبه طول در این روش به صورت زیر است:

$$ d = \frac{v \cdot t}{2} $$

که در آن $d$ طول کابل، $v$ سرعت انتشار سیگنال در کابل (NVP) و $t$ زمان رفت و برگشت سیگنال است. اگر طول کابل بیش از استاندارد (عموماً ۱۰۰ متر برای شبکه‌های مسی اترنت) باشد، تست با شکست مواجه می‌شود.

۳. Insertion Loss (افت سیگنال)

این پارامتر که در گذشته تضعیف (Attenuation) نامیده می‌شد، نشان‌دهنده میزان کاهش قدرت سیگنال از مبدأ تا مقصد است. این افت به طول کابل، فرکانس سیگنال و مقاومت فیزیکی سیم بستگی دارد و رابطه آن بر حسب دسی‌بل ($dB$) چنین است:

$$ IL (dB) = 10 \log_{10} \left( \frac{P_{in}}{P_{out}} \right) $$

افزایش بیش از حد Insertion Loss باعث می‌شود سیگنال گیرنده به قدری ضعیف شود که کارت شبکه قادر به تشخیص صفر و یک‌های منطقی نباشد.

۴. Return Loss (بازگشت سیگنال)

هنگامی که امپدانس مشخصه کابل در طول مسیر به دلیل کشیدگی، خمش بیش از حد، یا پانچ نامناسب در کیستون تغییر کند، بخشی از انرژی سیگنال به سمت فرستنده بازتاب می‌یابد. رابطه Return Loss بر اساس ضریب بازتاب ($\Gamma$) به شکل زیر است:

$$ RL (dB) = -20 \log_{10} |\Gamma| $$

مقدار کم RL به معنای بازتاب بالای سیگنال است که باعث ایجاد نویز و اختلال در ارسال دوطرفه (Full-Duplex) شبکه‌های گیگابیتی می‌شود.

۵. کراس‌تاک: NEXT و FEXT

• NEXT (Near-End Crosstalk): میزان القای الکترومغناطیسی و تداخل سیگنال از یک زوج سیم به زوج سیم دیگر در ابتدای کابل (سمت فرستنده) را می‌سنجد.
• FEXT (Far-End Crosstalk): مشابه NEXT است، با این تفاوت که تداخل در انتهای کابل (سمت گیرنده) اندازه‌گیری می‌شود.

در فرکانس‌های بالا (مثلاً ۵۰۰ مگاهرتز در Cat6a)، پیچش دقیق زوج‌سیم‌ها (Twist Ratio) برای خنثی‌سازی این میدان‌های الکترومغناطیسی حیاتی است و تست فلوک این عایق‌بندی فرکانسی را تأیید می‌کند.

۶. Delay و Delay Skew

تأخیر انتشار (Propagation Delay) مدت زمان عبور سیگنال از یک سر کابل به سر دیگر است. اما Delay Skew تفاوت زمان رسیدن سیگنال بین سریع‌ترین و کندترین زوج سیم را می‌سنجد. در شبکه‌های Gigabit Ethernet که داده‌ها همزمان روی هر چهار زوج ارسال می‌شوند، اگر Delay Skew بیش از حد مجاز (معمولاً ۵۰ نانوثانیه) باشد، بازسازی بسته‌های داده با خطا مواجه می‌شود.

تفاوت تست فلوک با تست‌های پیوستگی معمولی

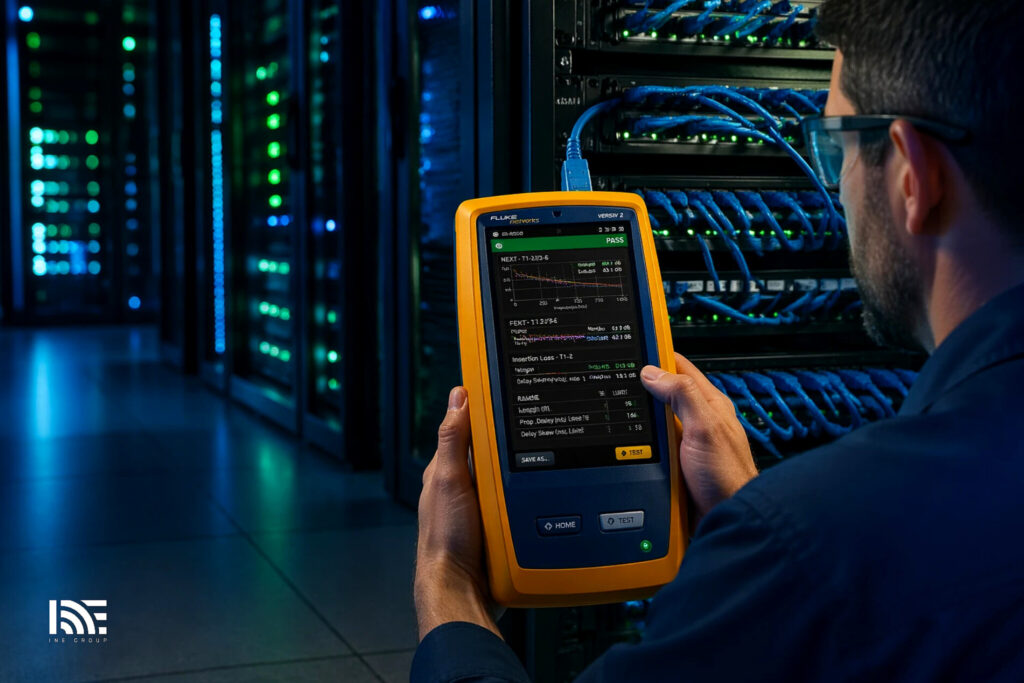

در بسیاری از پروژه‌های سنتی، هنوز از تسترهای ساده (LED دار) برای بررسی شبکه استفاده می‌شود. این تسترها تنها برقراری جریان DC در پین‌ها را تأیید می‌کنند. در نتیجه، کابلی که از مواد بی‌کیفیت (مانند CCA – آلومینیوم با روکش مس) ساخته شده، در تستر معمولی کاملاً سالم نشان داده می‌شود، اما در زیر بار ترافیک شبکه دائم دچار قطعی (Drop) می‌گردد. در مقابل، دستگاه Fluke DSX CableAnalyzer شرایط واقعی فرکانسی را اعمال کرده و پهنای باند را تضمین می‌کند.

انواع تست فلوک در کابل‌کشی ساخت‌یافته

1. Permanent Link Test (تست لینک ثابت): این روش تنها بستر ثابت کابل‌کشی را در دیوارها و سینی‌ها (از پچ‌پنل رک تا پریز روکار) بررسی می‌کند و برای تأیید کار پیمانکارِ نصب زیرساخت، اصلی‌ترین تست است.
2. Channel Test (تست کانال): در این تست، کل مسیر ارتباطی از سوئیچ تا کارت شبکه کاربر نهایی، شامل لینک ثابت و تمامی پچ‌کوردها، تست می‌شود تا شرایط نهایی مصرف‌کننده ارزیابی گردد.

اهمیت استراتژیک تست فلوک در شبکه‌ها

• تضمین انطباق با استانداردها: تنها راه صدور سرتیفیکیت معتبر برای شبکه و تضمین رعایت استانداردهای ISO/IEC و TIA.
• مستندسازی و تحویل پروژه: گزارش‌های خروجی با فرمت PDF به عنوان شناسنامه و سند کیفیت اجرای پروژه بین کارفرما و پیمانکار عمل می‌کنند.
• پیشگیری و کاهش هزینه‌ها: یافتن یک لینک معیوب پیش از بستن سقف‌های کاذب و داکت‌ها بسیار ارزان‌تر از عیب‌یابی سیستم در زمان بهره‌برداری است.

نقش تست فلوک در کابل‌کشی برق ضعیف و IoT

با رواج فناوری‌های مبتنی بر شبکه و Power over Ethernet (PoE)، سیستم‌های جریان ضعیف مانند دوربین‌های مداربسته تحت شبکه (IP CCTV)، سیستم‌های اعلام حریق آدرس‌پذیر، کنترل تردد (Access Control) و تجهیزات ساختمان هوشمند نیازمند بستر انتقال بی‌نقص هستند. مقاومت بالای کابل (DC Loop Resistance) می‌تواند باعث افت ولتاژ در مسیر PoE شده و دوربین‌ها یا اکسس‌پوینت‌ها را از کار بیندازد. تست فلوک با اندازه‌گیری دقیق این مقاومت، قابلیت اطمینان کل سیستم ساختمان هوشمند را تضمین می‌کند.

جمع‌بندی

تست فلوک شبکه بسیار فراتر از یک بررسی ساده اتصالات است؛ این تست کالبدشکافی دقیق رفتار الکترومغناطیسی کابل تحت فرکانس‌های بالا و بارهای سنگین ترافیکی است. اجرای این تست با دستگاه‌های کالیبره‌شده، ریسک خرابی‌ها را به حداقل رسانده و بالاترین ظرفیت سرعت کابل را در شبکه‌های محلی (LAN) تضمین می‌کند. در دنیای شبکه‌های سازمانی و دیتاسنترها، سرمایه‌گذاری برای دریافت تأییدیه فلوک، در واقع خرید بیمه‌نامه‌ای برای پایداری همیشگی زیرساخت شریان‌های حیاتی سازمان است.
