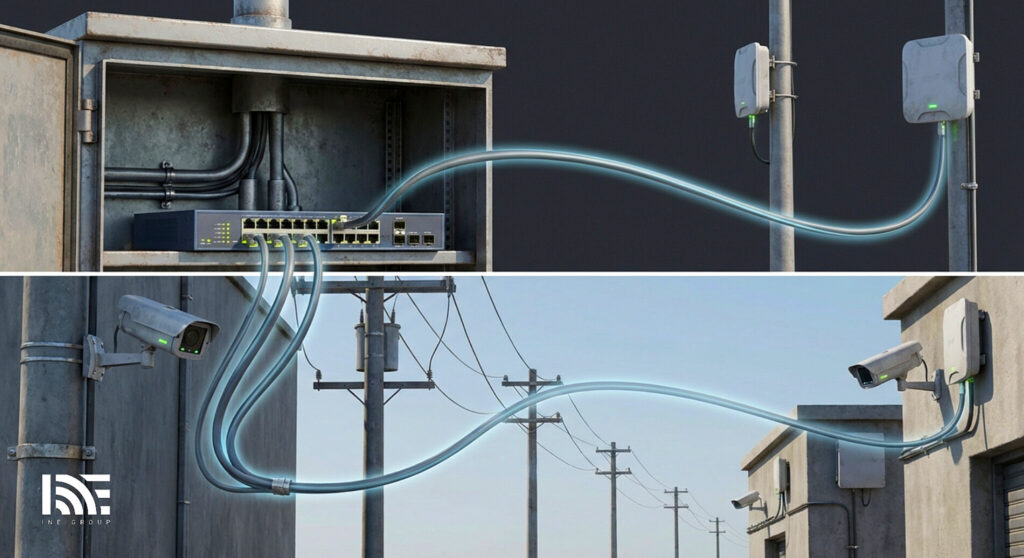

چالش‌های تأمین برق شبکه PoE در مسافت طولانی و راهکارهای غلبه بر آن‌ها

شبکه‌های PoE (Power over Ethernet) در سال‌های اخیر به یکی از اجزای کلیدی و جدایی‌ناپذیر زیرساخت‌های مدرن شبکه تبدیل شده‌اند. این فناوری هوشمند، امکان انتقال هم‌زمان «داده‌های شبکه» و «انرژی الکتریکی» را تنها از طریق یک کابل شبکه (زوج به هم تابیده) فراهم می‌کند. امروزه تجهیزاتی مانند دوربین‌های تحت شبکه (IP Cameras)، تلفن‌های VoIP، اکسس‌پوینت‌های وایرلس، سیستم‌های کنترل تردد و تجهیزات خانه هوشمند به‌طور گسترده از این فناوری بهره می‌برند.

حذف نیاز به کابل‌کشی برق جداگانه، کاهش چشمگیر هزینه‌های اجرایی، ایمنی بالاتر و افزایش انعطاف‌پذیری در طراحی شبکه از مهم‌ترین مزایای استقرار شبکه‌های PoE به شمار می‌روند. اما با وجود تمام این مزایا، یک مانع فیزیکی بزرگ همواره بر سر راه مهندسان شبکه قرار دارد: محدودیت فاصله.

زمانی که فاصله بین منبع تأمین برق (مانند سوئیچ PoE) و دستگاه مصرف‌کننده افزایش می‌یابد، چالش‌های فنی متعددی بروز می‌کند. تأمین برق پایدار در مسافت‌های طولانی، یکی از مهم‌ترین دغدغه‌های طراحان و مجریان پروژه‌های نظارتی و ارتباطی است که در صورت بی‌توجهی می‌تواند منجر به ناپایداری سرویس، خاموشی ناگهانی تجهیزات و حتی کاهش عمر مفید سخت‌افزارها شود. در این مقاله، به بررسی عمیق این چالش‌ها و ارائه راهکارهای عملی برای افزایش مسافت در شبکه‌های PoE می‌پردازیم.

چرا شبکه‌های LAN دارای محدودیت ۱۰۰ متری هستند؟

بر اساس استانداردهای رایج اترنت (TIA/EIA-568)، حداکثر طول مجاز کابل شبکه مسی (مانند Cat5e یا Cat6) برای انتقال هم‌زمان داده و برق ۱۰۰ متر (۳۲۸ فوت) در نظر گرفته شده است. این محدودیت صرفاً یک عدد قراردادی برای فروش تجهیزات نیست، بلکه ریشه در دو عامل مهم فیزیکی دارد:

1. تایمینگ سیگنال دیتا (Signal Timing): در شبکه‌های اترنت، بسته‌های داده باید در یک بازه زمانی مشخص به مقصد برسند تا پدیده تداخل (Collision) مدیریت شود. کابل‌های طولانی‌تر باعث تأخیر در ارسال و دریافت پالس‌های دیجیتال می‌شوند.
2. افت انرژی الکتریکی (DC Resistance): مس، با وجود رسانایی بالا، همچنان دارای مقاومت الکتریکی است. با طولانی شدن مسیر کابل، انرژی برق دچار افت شدید می‌شود.

در پروژه‌های واقعی، به‌ویژه در فضاهای صنعتی، محوطه‌های باز، سوله‌های بزرگ یا سایت‌های نظارتی گسترده، فاصله تجهیزات تا اتاق سرور اغلب بسیار بیشتر از ۱۰۰ متر است و همین موضوع استفاده مستقیم از PoE استاندارد را غیرممکن می‌سازد.

مهم‌ترین چالش‌های تأمین برق شبکه PoE در مسافت طولانی

۱. افت ولتاژ و تأثیر مقاومت کابل (قانون اهم)

یکی از اصلی‌ترین و مخرب‌ترین چالش‌ها در PoE با مسافت طولانی، افت ولتاژ (Voltage Drop) ناشی از مقاومت الکتریکی سیم‌های کابل شبکه است. بر اساس قانون اهم ($V = I \times R$)، هرچه طول کابل بیشتر شود، مقاومت ($R$) آن افزایش می‌یابد. در نتیجه، بخشی از انرژی الکتریکی به‌صورت گرما تلف شده و ولتاژ کمتری به دستگاه نهایی می‌رسد.

فرض کنید سوئیچ شما در مبدأ ۵۴ ولت برق تزریق می‌کند، اما به دلیل طول زیاد کابل، ولتاژ در سمت دستگاه مصرف‌کننده (PD) به زیر ۴۴ ولت می‌رسد. در این حالت دستگاه ممکن است روشن بماند، اما به محض اینکه نیاز به توان بیشتری داشته باشد (مثلاً روشن شدن موتورهای چرخشی دوربین PTZ یا روشن شدن LEDهای دید در شب مادون قرمز)، دچار افت ولتاژ بحرانی شده و ریست (Reboot) می‌شود.

۲. تلفات انرژی و کاهش بهره‌وری شبکه (Heat Dissipation)

در شبکه‌های PoE با طول کابل بالا، بخشی از انرژی الکتریکی بدون آن‌که به مصرف مفید برسد، در طول مسیر کابل تلف می‌شود. این تلفات نه‌تنها باعث هدررفت انرژی می‌شود، بلکه دمای کابل‌ها را بالا می‌برد. اگر ده‌ها کابل PoE در یک داکت یا لوله فشرده شده باشند، این افزایش دما می‌تواند به ذوب شدن روکش کابل‌ها، افت کیفیت انتقال دیتا و خرابی پورت‌های سوئیچ منجر شود.

۳. محدودیت توان در استانداردهای مختلف PoE

تجهیزات مدرن روزبه‌روز تشنه‌تر به برق می‌شوند. استانداردهای مختلف PoE توان‌های متفاوتی ارائه می‌دهند که در مسافت‌های طولانی، این توان تحویلی به‌شدت کاهش می‌یابد:

• استاندارد PoE (IEEE 802.3af): توان خروجی ۱۵.۴ وات (در نهایت ۱۲.۹ وات به دستگاه می‌رسد).
• استاندارد PoE+ (IEEE 802.3at): توان خروجی ۳۰ وات (مناسب برای دوربین‌های موتوردار و تلفن‌های تصویری).
• استاندارد PoE++ (IEEE 802.3bt): توان خروجی تا ۶۰ یا ۹۰ وات (مناسب برای نمایشگرها و اکسس‌پوینت‌های قدرتمند Wi-Fi 6).

انتقال توان ۹۰ وات در فواصل طولانی، جریان (آمپر) بیشتری را از کابل‌های نازک شبکه عبور می‌دهد که این امر افت ولتاژ را به طرز چشمگیری تشدید می‌کند.

۴ راهکار عملی و قطعی برای افزایش مسافت در شبکه‌های PoE

خوشبختانه برای غلبه بر محدودیت فیزیکی ۱۰۰ متر، تکنولوژی راهکارهای مختلفی را پیش روی مهندسان قرار داده است:

راهکار اول: استفاده از توسعه‌دهنده یا اکستندر (PoE Extender)

یکی از متداول‌ترین و ارزان‌ترین روش‌ها، استفاده از PoE Extender است. این قطعات کوچک بدون نیاز به برق مجزا، در مسیر کابل (مثلاً در متراژ ۹۰) قرار می‌گیرند. آن‌ها برق و دیتای شبکه را دریافت کرده، سیگنال دیتا را تقویت می‌کنند و آن را تا ۱۰۰ متر دیگر ارسال می‌کنند. با زنجیر کردن چندین اکستندر می‌توان مسافت را تا ۳۰۰ یا ۴۰۰ متر افزایش داد.

نکته مهم مهندسی: هر اکستندر برای روشن ماندن، حدود ۲ الی ۴ وات از توان کل مسیر را مصرف می‌کند. بنابراین در مسیرهای بسیار طولانی، توانی که به دستگاه نهایی می‌رسد افت محسوسی خواهد داشت.

راهکار دوم: بهره‌گیری از سوئیچ‌های برد بلند (Long-Reach PoE / ePoE)

برخی از برندهای معتبر تجهیزات شبکه و نظارت تصویری، تکنولوژی‌های اختصاصی مانند ePoE (Extended PoE) را معرفی کرده‌اند. این سوئیچ‌ها با تغییر در فرکانس ارسال دیتا و افزایش ولتاژ اولیه، می‌توانند برق و دیتا را روی همان کابل شبکه معمولی تا مسافت ۸۰۰ متر ارسال کنند. البته باید در نظر داشت که در متراژهای بالای ۳۰۰ متر، پهنای باند شبکه معمولاً از 100Mbps به 10Mbps کاهش می‌یابد که برای دوربین‌های مداربسته همچنان کافی است.

راهکار سوم: استفاده از بستر فیبر نوری و مدیا کانورتور (Media Converter)

برای مسافت‌های بالای ۱ کیلومتر یا محیط‌های دارای نویز شدید صنعتی (EMI)، کابل مسی دیگر پاسخگو نیست. در این روش، دیتا از طریق کابل فیبر نوری (که افت سیگنال ندارد) تا نزدیک دستگاه منتقل می‌شود. در آنجا، یک سوئیچ کوچک PoE یا یک مدیا کانورتور PoE قرار می‌گیرد که دیتا را از فیبر دریافت کرده و همراه با برق (که باید از یک منبع تغذیه محلی در همان نزدیکی تأمین شود) از طریق یک کابل شبکه کوتاه به دستگاه نهایی تحویل می‌دهد. این پایدارترین روش ممکن است.

راهکار چهارم: انتخاب کابل شبکه با آلیاژ و ضخامت مناسب

کیفیت کابل شبکه، نقش مرگ‌وزندگی در شبکه‌های PoE طولانی‌مسافت دارد. در بازار دو نوع کابل رایج وجود دارد:

• کابل‌های تمام مس (BC – Bare Copper): این کابل‌ها رسانایی عالی دارند و بهترین انتخاب برای PoE هستند.
• کابل‌های آلومینیوم با روکش مس (CCA): مقاومت آلومینیوم حدود ۵۵ درصد بیشتر از مس است! استفاده از کابل CCA در شبکه‌های PoE یک اشتباه مهندسی بزرگ است، زیرا باعث افت ولتاژ شدید و سوختن کابل در فواصل طولانی می‌شود.

همچنین توجه به شاخص AWG (ضخامت سیم) ضروری است. کابل‌هایی با AWG 23 (ضخیم‌تر) افت ولتاژ بسیار کمتری نسبت به کابل‌های AWG 26 (نازک‌تر) دارند.

اهمیت طراحی اصولی در پروژه‌های بزرگ

در پروژه‌هایی که فاصله تجهیزات زیاد است، فاز «طراحی شبکه» اهمیت دوچندانی پیدا می‌کند. محاسبه دقیق توان مصرفی هر دستگاه در حالت پیک بار (Peak Load)، در نظر گرفتن افت ولتاژ بر اساس طول و جنس کابل، انتخاب استاندارد مناسب PoE و مدیریت بودجه توان سوئیچ (PoE Power Budget)، از جمله عواملی هستند که در موفقیت پروژه نقش تعیین‌کننده دارند.

بی‌توجهی به این موارد می‌تواند باعث شود شبکه در شرایط آزمایش اولیه و در طول روز پایدار به نظر برسد، اما شب‌هنگام (زمانی که پروژکتورهای مادون قرمز دوربین‌ها روشن می‌شوند و مصرف برق بالا می‌رود)، کل سیستم دچار فروپاشی و قطعی‌های مکرر شود.

جمع‌بندی

چالش‌های تأمین برق در شبکه‌های PoE با مسافت طولانی، ترکیبی از محدودیت‌های فیزیکی سیگنال، افت ولتاژ، تلفات حرارتی و پیچیدگی استانداردهای توان هستند. با توسعه روزافزون شهرهای هوشمند، اینترنت اشیا (IoT) و شبکه‌های نظارتی وسیع، مواجهه با این چالش‌ها اجتناب‌ناپذیر است.

با این حال، طراحی آگاهانه، عدم استفاده از کابل‌های بی‌کیفیت CCA، و به‌کارگیری فناوری‌های نوین مانند PoE Extender، سوئیچ‌های ePoE و زیرساخت فیبر نوری، می‌تواند این محدودیت‌ها را به‌طور کامل از میان بردارد و پایداری شبکه شما را برای سال‌های متمادی تضمین کند. در نهایت، موفقیت در پیاده‌سازی چنین شبکه‌هایی، پیش از تجهیزات گران‌قیمت، به دانش فنی مهندسان و دقت در طراحی متکی است.
