کابل‌کشی ساختاریافته؛ ستون فقرات شبکه و تأمین برق هوشمند در زیرساخت‌های مدرن
در دنیای امروز که زیرساخت‌های فناوری اطلاعات به بخش جدایی‌ناپذیر فعالیت سازمان‌ها، صنایع، مراکز درمانی، ساختمان‌های هوشمند و مراکز داده تبدیل شده‌اند، اهمیت یک بستر ارتباطی پایدار و استاندارد بیش از هر زمان دیگری احساس می‌شود. بسیاری از مشکلاتی که در شبکه‌های سازمانی مشاهده می‌شود، از افت سرعت انتقال داده گرفته تا قطعی‌های مکرر، اختلال در تجهیزات تحت شبکه و حتی کاهش بهره‌وری سیستم‌های هوشمندسازی، ریشه در طراحی نامناسب لایه فیزیکی شبکه دارد.
کابل‌کشی ساختاریافته یا Structured Cabling راهکاری استاندارد برای ایجاد یک زیرساخت منسجم، مقیاس‌پذیر و قابل مدیریت است که امکان انتقال داده، صوت، تصویر و حتی توان الکتریکی را در بستری یکپارچه فراهم میکند. این رویکرد امروزه به عنوان ستون فقرات ارتباطی ساختمان‌های هوشمند، شبکه‌های سازمانی و مراکز داده شناخته می‌شود.
کابل‌کشی ساختاریافته چیست؟
کابل‌کشی ساختاریافته مجموعه‌ای از استانداردها، تجهیزات و روش‌های اجرایی است که به منظور ایجاد یک سیستم یکپارچه برای انتقال اطلاعات در ساختمان یا مجموعه طراحی می‌شود. برخلاف روش‌های سنتی که در آن کابل‌ها به صورت پراکنده و بدون برنامه مشخص اجرا می‌شوند، در کابل‌کشی ساختاریافته تمامی مسیرها، تجهیزات و نقاط اتصال بر اساس استانداردهای بین‌المللی طراحی و پیاده‌سازی می‌شوند.
هدف اصلی این ساختار، ایجاد بستری انعطاف‌پذیر برای پشتیبانی از فناوری‌های مختلف بدون نیاز به تغییرات گسترده در زیرساخت فیزیکی است. این موضوع باعث می‌شود سازمان‌ها در زمان توسعه شبکه، جابه‌جایی تجهیزات یا اضافه کردن سرویس‌های جدید، با کمترین هزینه و پیچیدگی مواجه شوند.
اجزای اصلی سیستم کابل‌کشی ساختاریافته
یک سیستم استاندارد معمولاً از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در پایداری و کارایی زیرساخت دارند.
1) ورودی مخابراتی
این بخش نقطه ورود سرویس‌های مخابراتی، اینترنت، فیبر نوری یا خطوط ارتباطی به ساختمان محسوب می‌شود. طراحی صحیح این قسمت نقش مهمی در پایداری کل شبکه دارد، زیرا هرگونه ضعف در این نقطه می‌تواند کل ارتباط سازمان را تحت تأثیر قرار دهد.
2) اتاق تجهیزات
اتاق تجهیزات محل استقرار تجهیزات حیاتی نظیر سوئیچ‌ها، روترها، سرورها، تجهیزات امنیتی و سامانه‌های مدیریت شبکه است. طراحی اصولی این فضا باید همراه با تهویه مناسب، برق پایدار، UPS، رک استاندارد و مدیریت کابل حرفه‌ای انجام شود.
3) بک‌بون یا ستون فقرات شبکه
بخش Backbone وظیفه اتصال طبقات، ساختمان‌ها یا بخش‌های مختلف یک مجموعه را بر عهده دارد. در پروژه‌های مدرن معمولاً از فیبر نوری برای این بخش استفاده می‌شود تا پهنای باند بالا، مسافت بیشتر و مقاومت بهتر در برابر نویز فراهم شود.
4) کابل‌کشی افقی
این بخش ارتباط میان رک‌های شبکه و نقاط کاربری را برقرار میکند و عمدتاً با کابل‌های مسی استاندارد مانند Cat6 یا Cat6A اجرا می‌شود. کیفیت اجرای این قسمت به‌طور مستقیم بر سرعت، پایداری و کیفیت ارتباط کاربران اثر می‌گذارد.
5) فضای کاری کاربران
فضای کاری شامل پایانه‌های ارتباطی مانند پریزهای شبکه، تلفن‌های تحت شبکه، دوربین‌های نظارتی، اکسس پوینت‌ها و سایر تجهیزات متصل به شبکه است. طراحی درست این بخش به استفاده آسان‌تر، نگهداری بهتر و توسعه سریع‌تر شبکه کمک میکند.
نقش کابل‌کشی ساختاریافته در پایداری شبکه
امروزه بسیاری از سازمان‌ها سرمایه‌گذاری قابل توجهی در حوزه تجهیزات اکتیو شبکه انجام می‌دهند، اما از اهمیت زیرساخت فیزیکی غافل می‌شوند. واقعیت این است که عملکرد تجهیزات پیشرفته بدون یک بستر استاندارد تضمین نخواهد شد. حتی بهترین سوئیچ‌ها، فایروال‌ها و سرورها نیز در صورت استفاده از کابل‌کشی ضعیف، نمی‌توانند کارایی واقعی خود را ارائه دهند.
یک سیستم کابل‌کشی استاندارد مزایای متعددی ایجاد میکند:
- کاهش خطاهای ارتباطی
- افزایش سرعت انتقال داده
- کاهش تأخیر شبکه
- بهبود قابلیت عیب‌یابی
- افزایش امنیت زیرساخت
- توسعه‌پذیری آسان
- کاهش هزینه‌های نگهداری
در بسیاری از پروژه‌های ارتقاء شبکه، مشخص شده است که بخش قابل توجهی از مشکلات عملکردی ناشی از کیفیت پایین کابل‌کشی یا اجرای غیراستاندارد آن بوده است. به همین دلیل، کابل‌کشی ساختاریافته باید به‌عنوان یکی از ارکان اصلی طراحی شبکه در نظر گرفته شود.
ارتباط کابل‌کشی ساختاریافته با ساختمان‌های هوشمند
رشد فناوری‌های هوشمندسازی باعث شده است که اهمیت کابل‌کشی ساختاریافته از یک زیرساخت صرفاً ارتباطی فراتر رود. امروزه طیف گسترده‌ای از سامانه‌ها و تجهیزات هوشمند بر بستر شبکه فعالیت می‌کنند و برای عملکرد پایدار خود به یک زیرساخت منظم و استاندارد نیاز دارند.
- سامانه‌های مدیریت ساختمان یا BMS
- سیستم‌های کنترل روشنایی
- دوربین‌های نظارتی IP
- کنترل تردد
- سیستم‌های اعلان و اطفاء حریق
- تجهیزات تهویه هوشمند
- سنسورهای اینترنت اشیا یا IoT
هرگونه ضعف در زیرساخت فیزیکی می‌تواند عملکرد کل سیستم هوشمندسازی را تحت تأثیر قرار دهد. به همین دلیل، در ساختمان‌های مدرن، کابل‌کشی ساختاریافته یکی از پایه‌های اصلی پایداری و یکپارچگی سیستم‌های هوشمند محسوب می‌شود.
تحول تأمین برق با فناوری PoE
یکی از مهم‌ترین تحولات سال‌های اخیر در حوزه زیرساخت شبکه، گسترش فناوری Power over Ethernet یا PoE است. این فناوری امکان انتقال همزمان داده و انرژی الکتریکی را از طریق یک کابل شبکه فراهم میکند. در نتیجه بسیاری از تجهیزات دیگر نیازی به منبع تغذیه مستقل ندارند و همین موضوع باعث ساده‌تر شدن اجرا، کاهش کابل‌کشی برق و افزایش انعطاف‌پذیری در نصب تجهیزات می‌شود.
نمونه‌هایی از تجهیزات مجهز به PoE عبارت‌اند از:
- دوربین‌های مداربسته تحت شبکه
- اکسس پوینت‌های بی‌سیم
- تلفن‌های VoIP
- تجهیزات کنترل دسترسی
- سنسورهای هوشمند
- نمایشگرهای دیجیتال
- سیستم‌های روشنایی هوشمند
نسل‌های جدید استاندارد PoE توان انتقال بیش از 90 وات را فراهم کرده‌اند که امکان تغذیه تجهیزات پرمصرف‌تری را نیز مهیا میکند. این روند، نقش کابل‌کشی ساختاریافته را در تأمین برق تجهیزات هوشمند بسیار پررنگ‌تر از گذشته کرده است.
اهمیت انتخاب کابل مناسب
با افزایش سرعت شبکه و رشد تجهیزات هوشمند، انتخاب نوع کابل اهمیت بیشتری پیدا کرده است. انتخاب کابل مناسب باید بر اساس نیاز واقعی پروژه، شرایط محیطی، حجم ترافیک، نوع تجهیزات و برنامه توسعه آینده انجام شود. انتخاب نادرست می‌تواند باعث افت کارایی، افزایش نویز، محدودیت در ارتقا و حتی کاهش کیفیت انتقال توان در سناریوهای PoE شود.
امروزه رایج‌ترین دسته‌بندی‌های کابل عبارت‌اند از:
Cat6
برای شبکه‌های گیگابیتی و بسیاری از پروژه‌های اداری و سازمانی گزینه‌ای مناسب و اقتصادی است.
Cat6A
از سرعت 10 گیگابیت در فواصل استاندارد پشتیبانی میکند و مقاومت بیشتری در برابر نویز دارد. این کابل در بسیاری از پروژه‌های حرفه‌ای انتخابی آینده‌نگرانه محسوب می‌شود.
Cat7 و Cat7A
دارای شیلدینگ پیشرفته هستند و در محیط‌های صنعتی، نویزی یا حساس کاربرد بیشتری دارند.
Cat8
نسل جدید کابل‌های مسی برای مراکز داده و کاربردهای با پهنای باند بسیار بالا است و بیشتر در سناریوهای خاص و چگالی بالا استفاده می‌شود.
نقش فیبر نوری در کابل‌کشی ساختاریافته
با افزایش نیاز به سرعت‌های بالا، استفاده از فیبر نوری به بخش جدایی‌ناپذیر پروژه‌های حرفه‌ای تبدیل شده است. در بسیاری از پروژه‌ها، به‌ویژه در بخش بک‌بون، فیبر نوری بهترین انتخاب برای دستیابی به ظرفیت بالا و پایداری بیشتر است.
مزایای اصلی فیبر نوری شامل موارد زیر است:
- پهنای باند بسیار بالا
- مصونیت در برابر نویز الکترومغناطیسی
- مسافت انتقال طولانی
- امنیت بیشتر
- کاهش افت سیگنال
در بسیاری از ساختمان‌های هوشمند، مجتمع‌های تجاری، بیمارستان‌ها و مراکز داده، فیبر نوری به عنوان ستون فقرات اصلی شبکه مورد استفاده قرار می‌گیرد. این موضوع به‌ویژه در پروژه‌هایی که رشد آینده آن‌ها قابل پیش‌بینی است، اهمیت دوچندان دارد.
مدیریت کابل و اهمیت مستندسازی
یکی از نقاط ضعف بسیاری از پروژه‌ها، نبود مستندسازی مناسب است. حتی اگر بهترین تجهیزات و کابل‌ها استفاده شوند، بدون نظم، برچسب‌گذاری و ثبت اطلاعات، نگهداری و عیب‌یابی شبکه در آینده دشوار و پرهزینه خواهد شد.
در یک سیستم حرفه‌ای باید موارد زیر رعایت شود:
- شماره‌گذاری تمامی کابل‌ها
- برچسب‌گذاری پورت‌ها
- ثبت مسیرهای کابل
- مستندسازی رک‌ها
- تهیه نقشه‌های As-Built
- ثبت ظرفیت توسعه آینده
این اقدامات فرآیند نگهداری، ارتقاء و عیب‌یابی را به شکل چشمگیری تسهیل می‌کنند و از اتلاف زمان در زمان تغییرات یا بروز خطا جلوگیری می‌شود.
کابل‌کشی ساختاریافته و مراکز داده نسل جدید

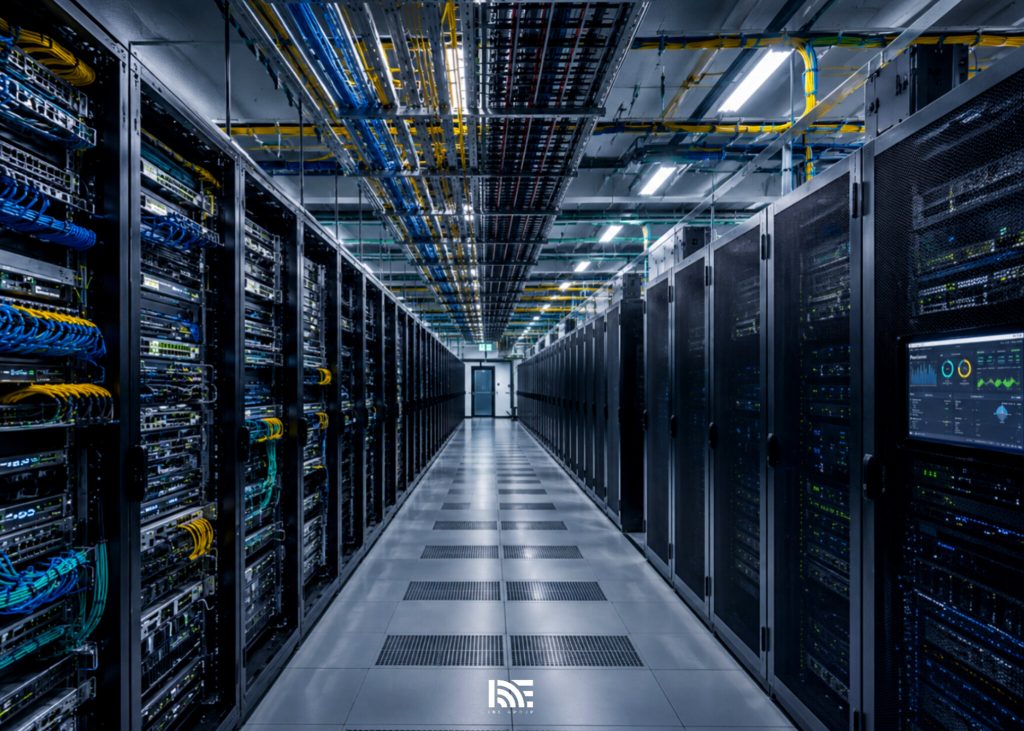

مراکز داده مدرن نیازمند زیرساخت‌هایی هستند که بتوانند حجم عظیم داده و پردازش را پشتیبانی کنند. ظهور فناوری‌هایی مانند رایانش ابری، هوش مصنوعی، یادگیری ماشین، پردازش لبه و اینترنت اشیای صنعتی باعث شده است که طراحی کابل‌کشی از یک فعالیت اجرایی ساده به یک فرآیند تخصصی مهندسی تبدیل شود.
در مراکز داده امروزی، معماری کابل‌کشی به گونه‌ای طراحی می‌شود که ضمن تأمین نیازهای فعلی، امکان توسعه سریع در آینده نیز وجود داشته باشد. استفاده از مسیرهای ماژولار، فیبر نوری پرظرفیت، کابل‌های مسی استاندارد و طراحی منظم رک‌ها از مهم‌ترین اصول این حوزه است.
روندهای آینده در حوزه کابل‌کشی ساختاریافته
صنعت زیرساخت شبکه در حال تجربه تحولات مهمی است و کابل‌کشی ساختاریافته نیز از این تغییرات تأثیر مستقیم می‌گیرد. برخی از مهم‌ترین روندهای آینده عبارت‌اند از:
- گسترش استفاده از Cat6A و Cat8
- توسعه فناوری‌های PoE با توان بالاتر
- افزایش سهم فیبر نوری در ساختمان‌ها
- رشد شبکه‌های مبتنی بر اینترنت اشیا
- ادغام کامل زیرساخت شبکه و مدیریت انرژی
- استفاده از سیستم‌های هوشمند مانیتورینگ کابل
- توسعه مراکز داده با چگالی بالا
این روندها نشان می‌دهند که کابل‌کشی ساختاریافته دیگر تنها یک پروژه عمرانی یا تأسیساتی نیست، بلکه بخشی استراتژیک از معماری فناوری اطلاعات محسوب می‌شود.
جمع‌بندی
کابل‌کشی ساختاریافته زیربنای اصلی تمامی سرویس‌های ارتباطی و هوشمند در سازمان‌ها و ساختمان‌های مدرن است. شبکه‌ای پایدار، امن و توسعه‌پذیر بدون وجود یک زیرساخت استاندارد امکان‌پذیر نخواهد بود. علاوه بر انتقال داده، فناوری‌هایی مانند PoE نقش کابل‌کشی را در تأمین انرژی تجهیزات هوشمند نیز پررنگ‌تر کرده‌اند.
سازمان‌هایی که به دنبال توسعه پایدار، کاهش هزینه‌های عملیاتی، افزایش قابلیت اطمینان شبکه و آمادگی برای فناوری‌های آینده هستند، باید طراحی و اجرای کابل‌کشی ساختاریافته را به عنوان یک سرمایه‌گذاری بلندمدت و استراتژیک در نظر بگیرند. در عصر ساختمان‌های هوشمند، اینترنت اشیا و مراکز داده پیشرفته، کیفیت زیرساخت فیزیکی بیش از هر زمان دیگری تعیین‌کننده موفقیت فناوری اطلاعات خواهد بود.
